redblack_tree.md

RedBlack Tree가 생긴 이유?

• 이진탐색트리를 사용하는 이유는 탐색 속도가 O(logN)으로 빠르기 때문이다.

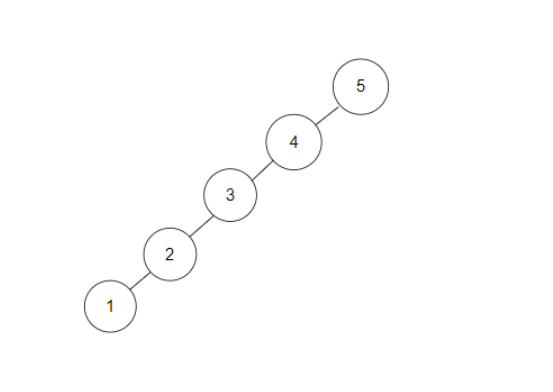

• 그러나 편향 트리가 될 경우, 탐색 시간이 선형시간 O(n)이 걸린다.
• 즉, 편향 트리가 안되도록 균형을 맞추기 위해서 RedBlack Tree을 사용한다.

  • 편향 트리 : 왼쪽 혹은 오른쪽 서브트리만을 가지는 이진트리



RedBlack Tree란

• 각 노드에 색깔을 저장하는 공간을 추가하여 색깔을 기준으로 균형을 맞추는 이진 탐색 트리
• 규칙
  • 모든 노드는 RED이거나 BLACK이다.
  • 루트 노드는 BLACK이다.
  • 모든 리프노드(NIL)는 BLACK이다.
  • RED 노드의 자식은 BLACK이다. ****== No Double Red (빨간색 노드가 연속으로 나올 수 없다)
  • 모든 리프 노드에서 Black Depth는 같다. == 리프노드에서 루트 노드까지 가는 경로에서 만나는 검은색 노드의 개수가 같다.

RedBlack Tree 삽입 과정

1. 새로운 노드는 항상 빨간색으로 삽입한다.

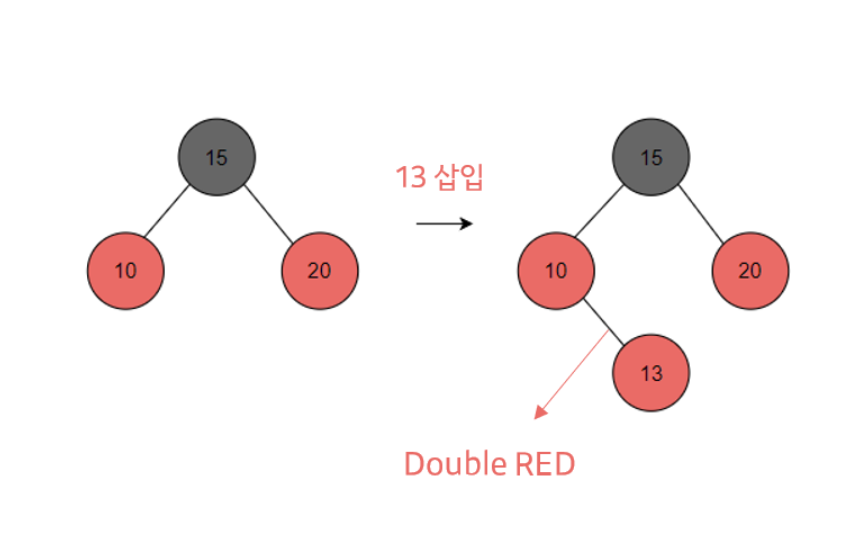

2. 이때, 빨간색 노드가 연속으로 2번 나타날 수 있다 (Double Red) ⇒ 규칙 위반!

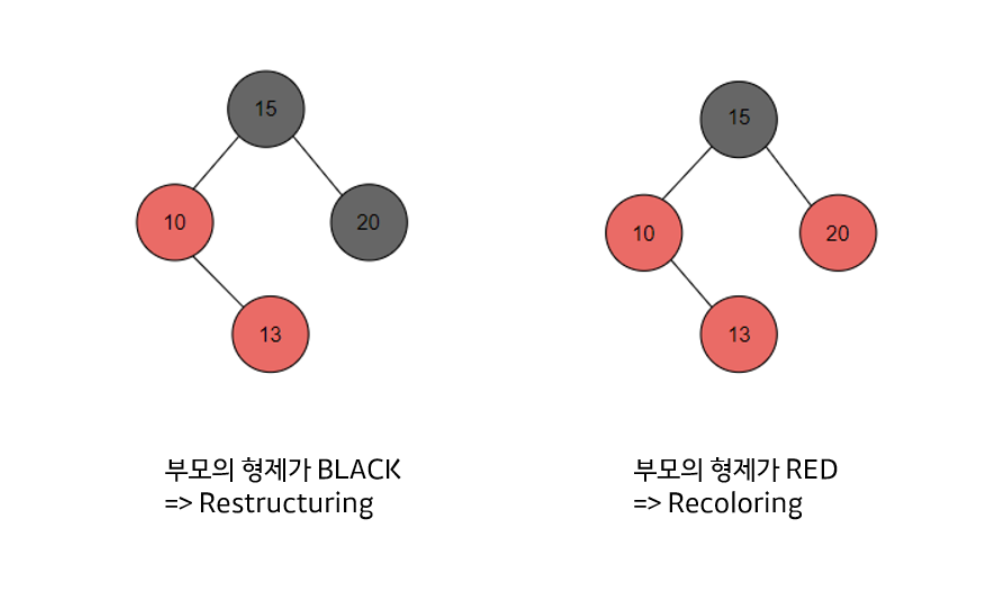

   2-1) 부모의 형제노드가 검은색이라면 -> Restructuring을 수행하면 된다.

   2-2) 부모의 형제노드가 빨간색이라면 -> Recoloring을 수행하면 된다.

   •

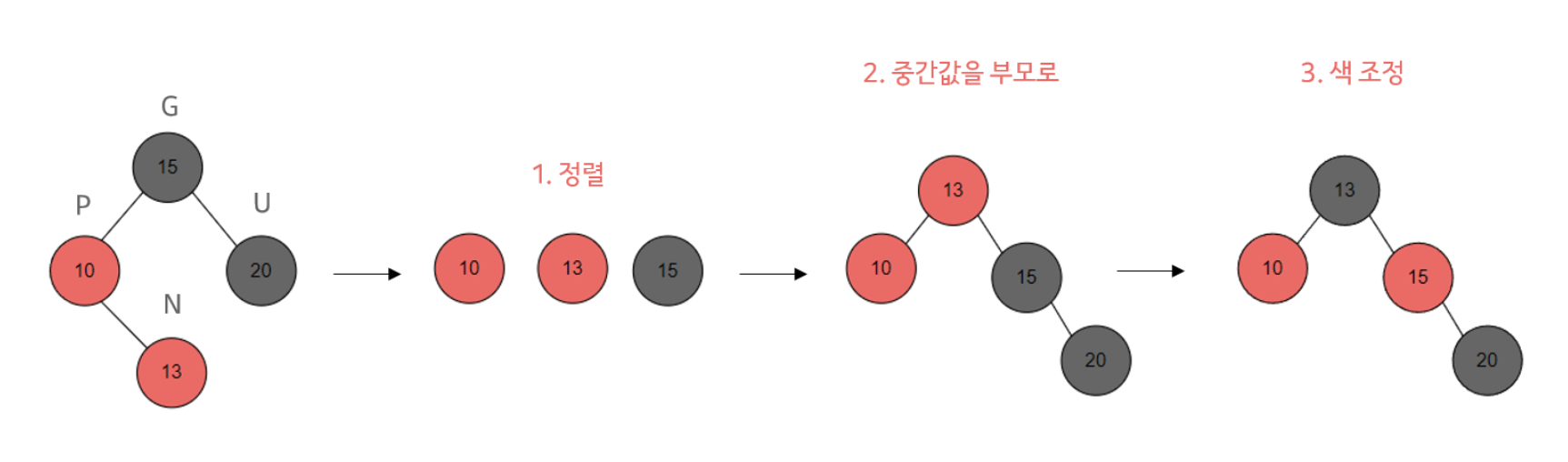

Restructuring (부모의 형제 노드가 BLACK일 경우)

1. 새로운 노드(N), 부모 노드(P), 조상 노드(G)를 오름차순으로 정렬한다.
2. 셋 중 중간값을 부모로 만들고 나머지 둘을 자식으로 만든다.
3. 새로 부모가 된 노드를 검은색으로 만들고 나머지 자식들을 빨간색으로 만든다.

• 이때, 값이 10인 노드는 자식 노드 NIL 2개를 가지고 있고 그 NIL들이 검은색이라고 본다. (규칙 : 모든 리프노드(NIL)는 BLACK)

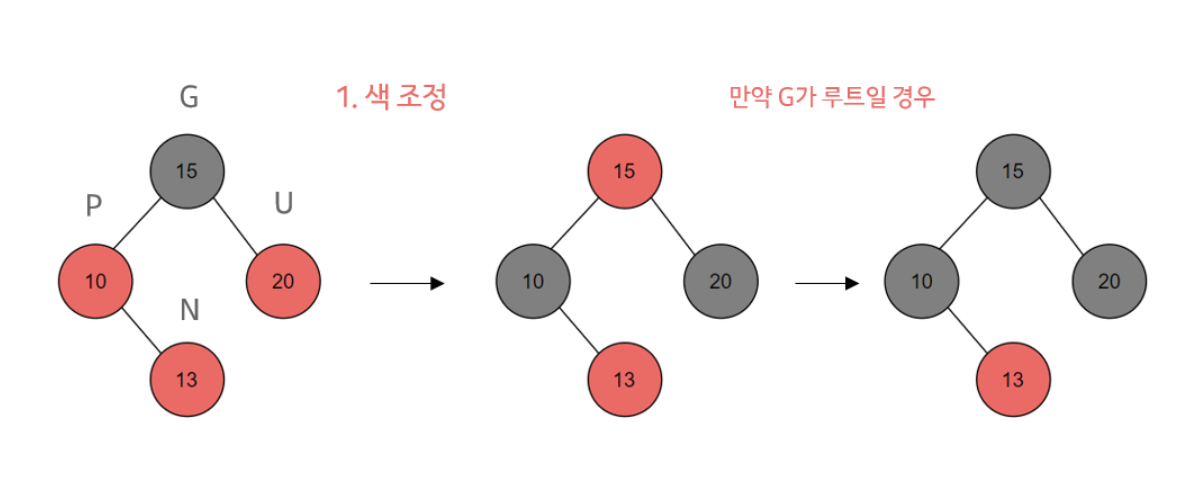

Recoloring (부모의 형제 노드가 RED일 경우)

1. 새로운 노드(N)의 부모(P)와 삼촌(U)을 검은색으로 바꾸고 조상(G)을 빨간색으로 바꾼다.
   1. 이때, 조상(G)이 루트 노드라면 검은색으로 바꾼다. (규칙 : 루트 노드는 검은색)
2. 조상(G)을 빨간색으로 바꿨을 때 또 다시 Double Red가 발생한다면 또다시 Restructuring 혹은 Recoloring을 진행해서 Double Red 문제가 발생하지 않을 때까지 반복한다.
