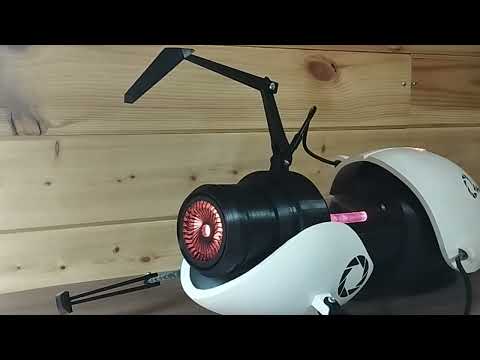

Portal-Gun

Начинка для проекта 3d-печатной портальной пушки https://www.thingiverse.com/thing:6191828 на базе микроконтроллера Arduino

Детали схемы

Электронная начинка состоит из:

1. Контроллера Arduino.
2. mp3-плеера со встроенным усилителем мощности DY-SV17F.
3. Динамика побасовитей.
4. Светодиоды (2 шт.) для стержня RGB LED2 BL-L515RGBC-CA.
5. Матрица LED Ring 8 LEDs на базе WS2812B.
6. Матрица для сопла LED Rind 37 LEDs на базе WS2812B.
7. Аккумулятор 18650.
8. Плата с функционалом Powerbank.
9. Мелочевка из резисторов, выключателей, кнопок и пр.

Вся начинка с лёгкостью умещается в недрах пушки. Наружу в удобном месте выводится разъём для зарядки, выключатель и кнопка. Кнопка многофункциональна: кратковременное нажатие "активирует портал", удержание кнопки меняет режим (цвет индикации) портала. В проекте предусмотрена "пасхалка": при нажатии кнопки, с вероятностью 1%, проигрывается "Stil Alive" (Не знаю, зачем я это сделал? Из хулиганских побуждений?)

Схема

Все резисторы (мощность любая) на номинал 220 Ом, кроме R7 - он на 10 кОм (через него подтягиваем +5в на пин D8) В остальном, схема сложности вызвать не должна.

Файлы mp3 для плеера можно взять тут: https://disk.yandex.ru/d/p2XhwKF-oU4Vnw

Скетч

Для сборки нужна Arduino IDE + библиотеки: FastLED DYPlayerArduino EncButton
