AR應用 - 多少航航出現在鏡頭上

2021/06/20 完稿

翁健愷

tags: computer vision

以下演算法大多皆為手刻

main_final.py 裡可以選擇要偵測特徵照片,以及要貼上的影片 !!! 影片要先自行轉成 npy 檔 !!!

prospective.py 裡主要以手刻 perspective transformation,還有抓取特徵照片角落、影片角落演算法為主

featurepoint.py 裡主要以找尋兩張圖的特徵點,比對並過濾出好的特徵點,再去進行應用跟查看。並且有最後的貼上影片的 function 在這裏面

簡介

專題用 opencv 搭配鏡頭去找尋目標圖片,並將目標圖片替換成影片,使用者可以觀測圖片以及影片,找出有多少航航。答案自在人間(X

簡單描述大致過程

先對兩張圖片找取其特徵點,比對找特徵點後,找出好的特徵點後,自動的根據目標圖與背景圖的的四個點,進行perspective transformation。

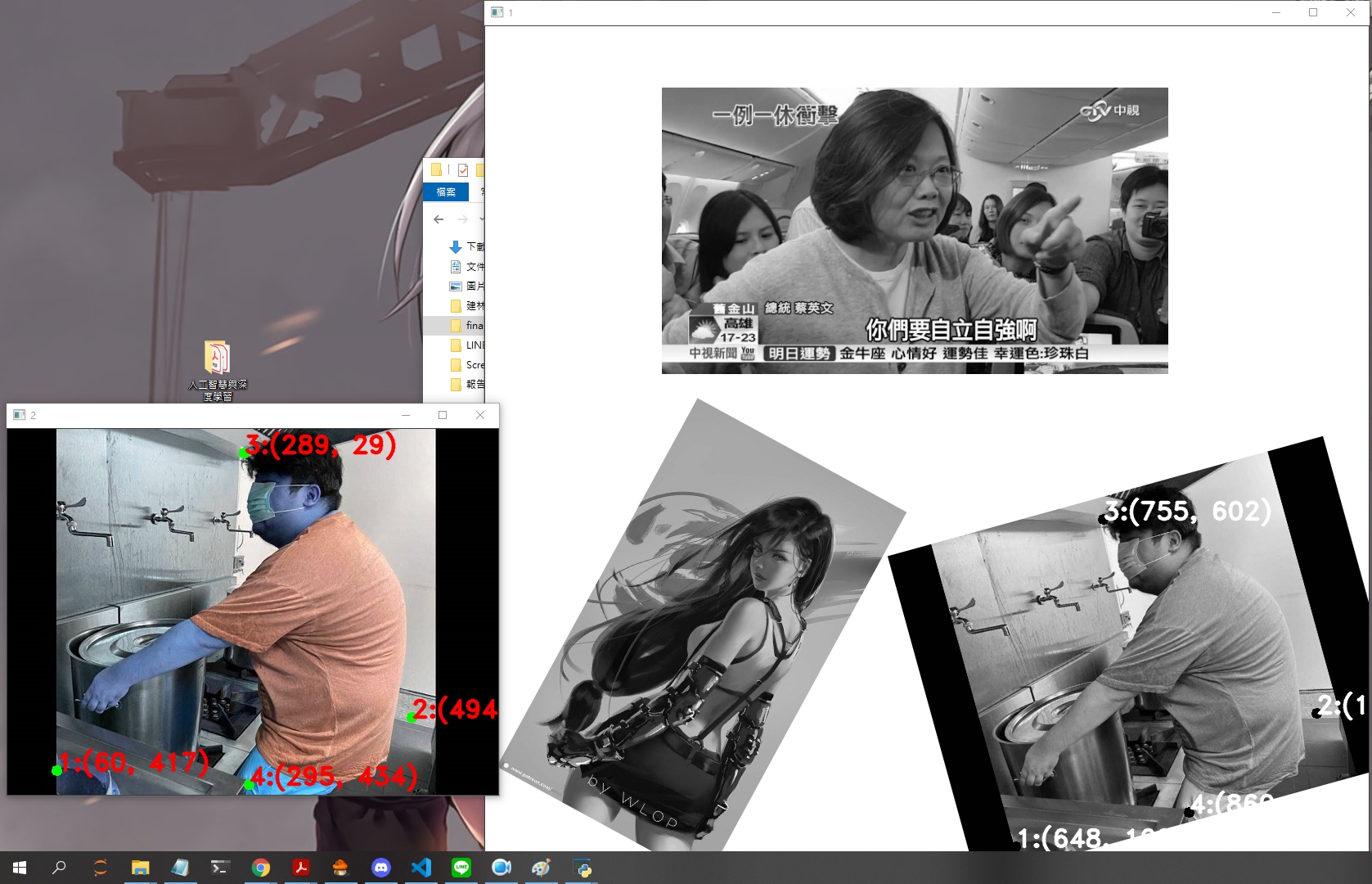

  • 附圖為找到好的特徵點

如果今天貼得好的話,我再將目標圖片的四個角落乘上 transformation matrix,就應該貼到背景圖裡的特徵圖的角落,再根據這個角落,將我們新的照片、影片進行貼上。

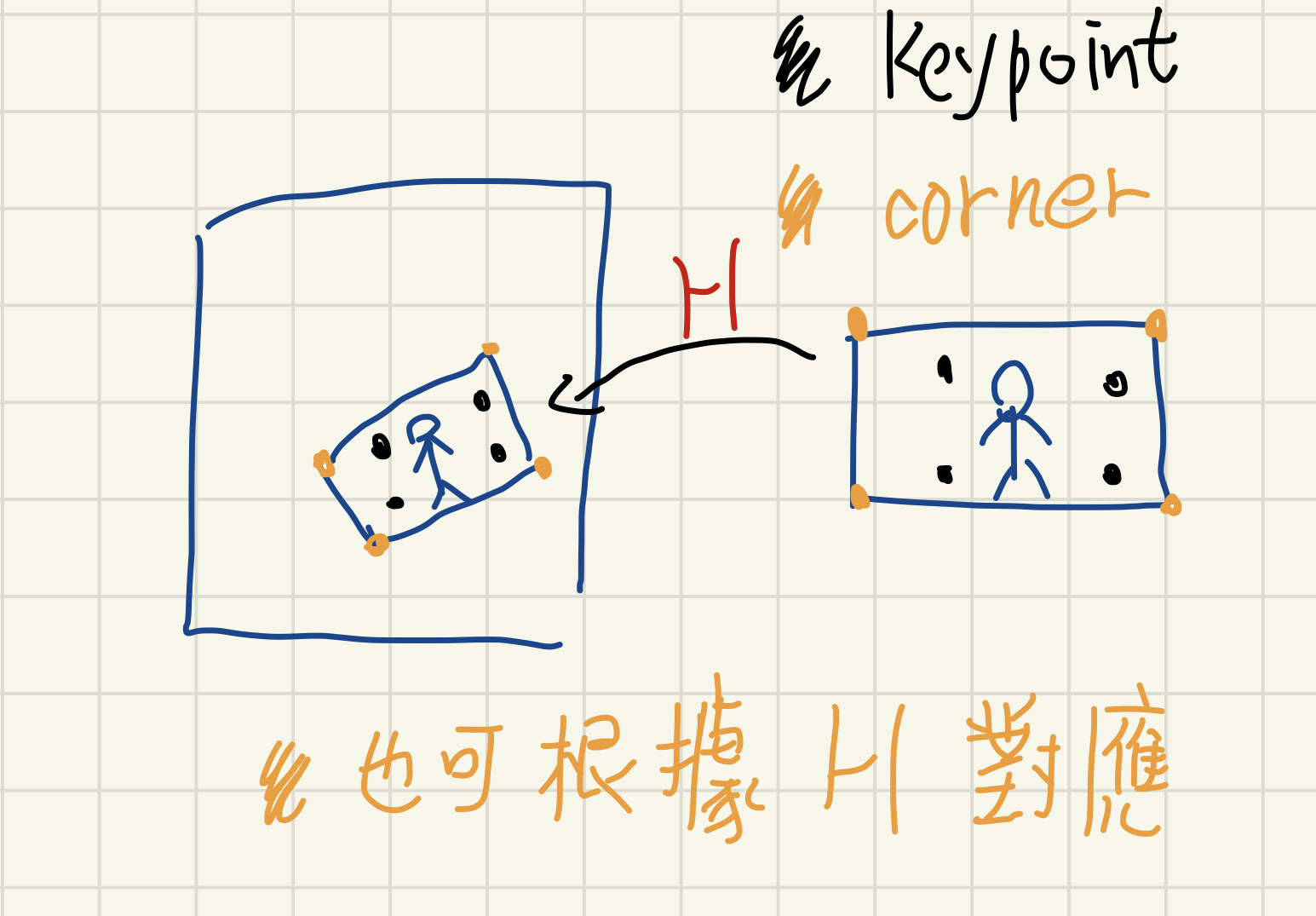

  • 抓背景圖中的目標圖角落概念(先透過黑色找到轉換矩陣,再將橘色的點帶入同樣的轉換矩陣)

用鏡頭的話,就得根據鏡頭抓取進來的照片,馬上去做運算,在特徵圖片移動時也要能追蹤特徵圖片,將影片貼上,要讓影片能順利的運行,還需要進行一些優化以及思緒上的建構。

  • 我們讓特徵照片移動,影片也需要跟著移動

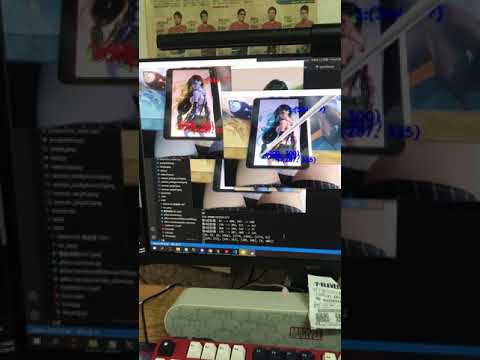

點下方圖片會跑到影片地方

IMAGE ALT TEXT HERE

或是這裡有網址針對單一照片搜尋並替換成照片

針對單一照片搜尋並替換成照片

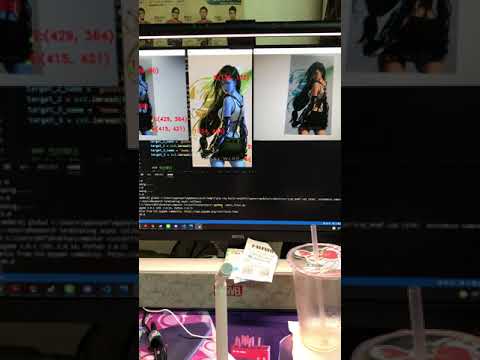

這邊還沒有進行演算法的優化,因次當時很容易浮動,而且當時是用手持攝影機,因此抖動可能會影響判斷過程。 點下方圖片會跑到影片地方 IMAGE ALT TEXT HERE

或是這裡有網址針對單一照片搜尋並替換成照片

針對單一照片搜尋並替換成影片

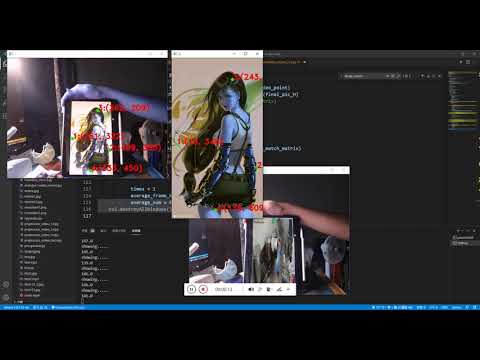

這時已經有優化,降低了貼歪的機率,雖然有時還是會爆掉QQ,還要再想辦法處理 點下方圖片會跑到影片地方 IMAGE ALT TEXT HERE

或是這裡有網址針對單一照片搜尋並替換成影片

最終影片

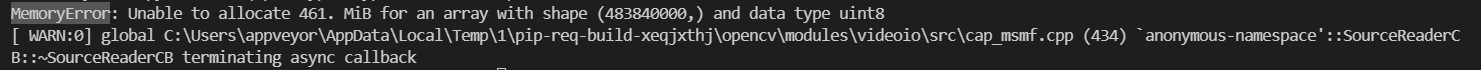

找到三張特定照片,都去進行更換成影片,本來最後想弄另外一個影片的這樣根本數不出有幾個統神XD,但出現了這個,Memory error,好像存太多 np 的檔案,已經超出範圍所以不給存了。好慘QQ

所以最後只能將原本三個影片再拿來播放XD,還有精美音效喔!! >_Ob 點下方圖片會跑到影片地方 IMAGE ALT TEXT HERE

或是這裡有網址最終影片

心得

這次我沒選擇做 unity 以及另一個,但這個動態照片,其實也不簡單,一開始很常找不到好的點,因此會高機率沒貼好,我後來在找尋好的轉換點時,因為我們要找的特徵圖,應該會在背景圖裡的某個區域,因此我嘗試用統計學的概念,過濾掉離群值,讓計算量變少,並去除四個轉換點靠太近的情況,貼成功的機率也就大大的上升了。

而且這次在測試過程中,我寫了很多可視化來觀察點、圖、影片到底怎麼樣,實在是大大解決很多問題,但也因為這樣發現很多問題,影片跑太慢、點不知道找去哪了......,寫期末 project 雖然沒有寫很好,但也盡力了。

About

AR application,wrap video to feature picture Use Python
